Data structure เนื้อหาไฟนอล 2566/1

• Heap
  • Complete Binary Tree
  • Array implementation of Binary Tree
  • Heap implementation
  • Heap insertion
  • Heap deletion
  • Priority Queue
  • Heap Sort
• Binary Tree
  • Tree Height
  • Tree Depth
  • Full Binary Tree
  • Traversal
• Binary Search Tree
  • BST Insertion
  • Predecessor and Successor
  • BST Deletion
• AVL
  • Tree Rotating
  • AVL Balancing
• Graph
  • Definition นิยาม
    • Application
  • Representation วิธีการเก็บ
  • Operations
  • Graph Traversal

Heap

1. Max Heap
2. Min Heap

Complete Binary Tree

• ทุกระดับ (Level) ของต้นไม้ (ยกเว้นระดับล่างสุดอาจจะไม่เต็ม) จะเต็มไปด้วยโหนด (Node)
• โหนดทั้งหมดในระดับล่างสุด (Last Level) จะอยู่ซ้ายสุด

Array implementation of Binary Tree

• การใช้ Array ในการเก็บข้อมูลของ Binary Tree โดยใช้ index ของ Array ในการเข้าถึงโหนดของต้นไม้ โดยใช้สูตรเพื่อหา index ของลูกโหนด (Child node) และ index ของ Parent
• Parent-child
  • ถ้า idx เป็น Parent (idx เริ่มที่ 1)
    • leftChild = idx * 2
    • leftChild = idx * 2 + 1
  • ถ้า idx เป็น Node นึงต้องการหา Parent (idx เริ่มที่ 1)
    • parentIdx = idx / 2 (การหารปัดลง)

Heap implementation

• ต้องมีคุณสมบัติ (Propeties) สองข้อดังนี้
  1. ต้องเป็น Complete Binary Tree
  2. ค่าของ Parent ต้องมากกว่าหรือเท่ากับ ค่าของ Children (Max Heap) หรือ ค่าของ Parent ต้องน้อยกว่าหรือเท่ากับ ค่าของ Children (Min Heap)

Heap insertion

สามารถใส่ได้สองแบบ

1. Bottom Up (Shift Up)

   • ขั้นตอนการทำงาน (Max Heap) (idx เริ่มที่ 1)

     1. ใส่ตัวใหม่ไว้ที่ tail
     2. tail += 1
     3. ทำการ Heapify จาก Bottom Up ของ idx = tail
        1. parentIdx = idx / 2
        2. ถ้า arr[parentIdx] < arr[idx] และ parentIdx > 0
           1. สลับค่าของ parentIdx และ idx
           2. ทำการ Heapify จาก Bottom Up ของ idx = parentIdx

   • Code

     void insert(int x) {
         arr[tail] = x;
         tail += 1;
         heapifyBottomUp(tail - 1);
     }

     void heapifyBottomUp(int idx) {
         int parentIdx = idx / 2;
         if (parentIdx > 0) {
             if (arr[parentIdx] < arr[idx]) {
                 swap(parentIdx, idx);
                 heapifyBottomUp(parentIdx);
             }
         }
     }

2. Heapify (Build Heap) (Shift Down)

   • ขั้นตอนการทำงาน (Max Heap) (idx เริ่มที่ 1)

     1. ใส่ข้อมูลที่จะใส่ทั้งหมดพร้อมกัน
     2. n = size / 2 (จำนวนที่จะใส่หาร 2)
     3. ทำการ Heapify ของ idx = ตั้งแต่ n จนถึง 1
        1. leftIdx = idx * 2
        2. rightIdx = idx * 2 + 1
        3. ถ้า Children (leftIdx หรือ rightIdx) ฝั่งใดฝั่งนึงมีค่า น้อยกว่า ค่าของ Parent (idx) และ Children นั้นๆ ยังไม่เกิน tail
           1. สลับค่าของ idx และ Children
              • ถ้าหาก Children ทั้งสองตัว น้อยกว่า Parent ทั้งคู่ ให้เลือกตัวที่น้อยสุด (Max Heap)
              • ถ้าหาก Children ทั้งสองตัว มากกว่า Parent ทั้งคู่ ให้เลือกตัวที่มากที่สุด (Min Heap)
           2. ทำการ Heapify ของ idx = Children นั้นๆ

   • Code

     void heapify(int idx)
     {
         int leftIdx = idx * 2;
         int rightIdx = idx * 2 + 1;
         int largestIdx = idx;

         if (leftIdx < tail && arr[leftIdx] > arr[largestIdx]) largestIdx = leftIdx;
         if (rightIdx < tail && arr[rightIdx] > arr[largestIdx]) largestIdx = rightIdx;

         if (largestIdx != idx)
         {
             swap(idx, largestIdx);
             heapify(largestIdx);
         }
     }

Heap deletion

• ขั้นตอนการทำงาน (idx เริ่มที่ 1)

  1. สลับตัวแรก กับ ตัวสุดท้าย
  2. ลบตัวสุดท้าย tail -= 1
  3. heapify จากตั้งแรก idx = 1

• Code

  int remove() {
      int x = arr[1];

      swap(1, tail - 1);
      tail -= 1;
      heapify(1);

      return x;
  }

Priority Queue

• มีการทำงานคล้าย Queue ธรมมดา แต่ข้อมูลแต่ละอันจะมี Priority หรือลำดับความสำคัญ
• โดยที่ข้อมูลที่มี Priority สูงสุดจะถูก Dequeue ก่อน

Heap Sort

• เป็นอัลกอริทึมการเรียงที่สร้างมาจาก Binary Heap

• หลักการทำงาน (Max Heap)

  • จาก Array ที่เข้ามาจะทำการ Build Heap ซึ่งจะได้ตัวแรกเป็นค่าที่มากที่สุด
  • ลูปจนกว่า Heap จะว่าง
    • นำ Max ของแต่ละครั้ง ไปใส่ไว้ด้านท้าย
    • ทำการ heapify

• Code

  // https://www.geeksforgeeks.org/heap-sort/
  void heapSort(int arr[], int N) {
      // Build heap (rearrange array)
      for (int i = N / 2 - 1; i >= 0; i--)
          heapify(arr, N, i);

      // One by one extract an element
      // from heap
      for (int i = N - 1; i > 0; i--) {
          // Move current root to end
          swap(arr[0], arr[i]);

          // call max heapify on the reduced heap
          heapify(arr, i, 0);
      }
  }

Binary Tree

• เป็น Tree ที่มี Children อย่างมาก 2 Node (0, 1, 2)
  • Left subtrees
  • Right subtrees
• Node:
• Children:
• Root: ยอดต้นไม้
• Degree: จำนวน Children
• Sibling: Node ที่่มี Parent เดียวกัน
• Leaf node: Node ที่ไม่มี Children หรือ degree เป็น 0
  • Internal node: Node ที่ไม่เป็น Leaf node
• Ordered tree: จะถูกจัดเรียงตามลำดับที่กำหนดไว้ เช่น Binary Search Tree, AVL Tree
• Unordered tree: ข้อมูลในต้นไม้จะไม่ถูกจัดเรียงตามลำดับใด ๆ ข้อมูลใด ๆ ก็สามารถอยู่ตำแหน่งใดก็ได้ในต้นไม้
• Path: คือเส้นทางของ Node
  • เช่น B, E, G ความยาว (n) คือ 2
• Descendants: ลูกๆ หลานๆ
  • เช่น Descendant ของ B คือ B, C, D, E, F, G
• Ancestors: บรรพบุรุษ
  • เช่น Ancestor ของ I ของ I, H, A
• Predecessor
• Successor

Tree Height

• ความสูงของต้นไม้จะเป็น ระยะทางสูงสุดจาก Root ไปยัง Node ใด ๆ ในต้นไม้
• ความสูงของต้นไม้ที่มี Node เดียวคือ 0 (เฉพาะ Root Node)
• ต้นไม้เปล่า ความสูงเท่ากับ -1

Tree Depth

• จำนวน Edge จาก root ไป Node นั้นๆ
• เช่น
  • E มี Depth เท่ากับ 2
  • L มี Depth เท่ากับ 3

Full Binary Tree

• ทุกระดับ (Level) ของต้นไม้เต็มไปด้วยโหนด
• ทุกโหนดยกเว้นปมใบ (Leaf Node) จะมีลูกโหนด 2 ลูก (Children)

Traversal

• Breadth-first traversal
  • เดินให้ครบทุก Node ในความลึก $k$ ก่อนจึงไปเดินต่อที่ความลึก $k+1$
  • Queue
• Depth-first traversal
  • เดินให้ลึกที่สุดก่อน จึงจะไปเดิน Sibling อื่นๆ
  • Stack / Recursive
• Preorder / Inorder / Postorder traversal
  • Preorder: root $\rArr$ left $\rArr$ right
  • Inorder: left $\rArr$ root $\rArr$ right
  • Postorder: left $\rArr$ right $\rArr$ root

Binary Search Tree

• คุณสมบัติ (Properties)
  • $BST_L < root < BST_R$

BST Insertion

• หลักการทำงาน

  1. เดินจนกว่าจะเป็น Empty BST หรือ null
  2. ใส่ newNode

• Code

  BST *insert(BST *root, int x) {
      // Reached the leaf node
      if (root == NULL)
          return new BST(x);

      if (x < root->val)
          root->left = insert(root->left, x);
      else if (x > root->val)
          root->right = insert(root->right, x);

      return root;
  }

Predecessor and Successor

• Inorder Predecessor คือค่าที่น้อยกว่าค่า target
• Inorder Successor คือค่าที่มากกว่าค่า target

BST Deletion

• จะเป็น $O(log N)$ ถ้าเป็น Perfect Binary Tree

• หลักการทำงาน

  1. หา Node ที่จะลบ
  2. แบ่งการลบออกเป็น 2 เคส
     1. Zero or one child: จะลบออก และแทนที่ด้วย Children ของมัน
        1. ถ้า $BST_L$ เป็น null ให้ลบตัวนั้นและ return $BST_R$ แทน
        2. ถ้า $BST_R$ เป็น null ให้ลบตัวนั้นและ return $BST_L$ แทน
     2. Two children
        1. หา Node ที่จะลบ
        2. สลับค่าของ ตัวที่จะลบกับ Successor
        3. เรียกฟั่งชั่น ลบ

• Code

  BST *remove(BST *root, int x) {
      if (root == NULL)
          return root;

      // search for the node to be deleted
      // after those line, root will be the node to be deleted
      if (x < root->val) {
          root->left = root->remove(root->left, x);
          return root;
      }
      else if (x > root->val) {
          root->right = root->remove(root->right, x);
          return root;
      }

      // case 1 and 2 (zero or one child)
      if (root->left == NULL)
      {
          BST *tmp = root->right;
          delete root;
          // return to the parent
          return tmp;
      }
      else if (root->right == NULL)
      {
          BST *tmp = root->left;
          delete root;
          // return to the parent
          return tmp;
      }
      // case 3 (two children)
      else
      {
          // find successor in the right subtree
          BST *tmp = find_minimum(root->right);
          // copy the successor's value to the current node
          root->val = tmp->val;
          // delete the successor
          root->right = root->remove(root->right, tmp->val);
          return root;
      }
  }
  // successor
  BST *find_minimum(BST *root) {
      while (root->left != NULL)
          root = root->left;
      return root;
  }

AVL

• คุณสมบัติ (Properties)
  • เป็น Self-Balancing BST
    • มีการปรับโครงสร้างระหว่างทำงาน
    • มีความสูงของ Children ซ้าย กับ ขวา ได้ไม่เกิน 1 ($-1, 0, 1$)
  • $BST_L < root < BST_R$
• จะมีความสูง $O(log N)$ เสมอ

Tree Rotating

• Left Rotate

  • หลักการทำงาน x = root

    • ทางขวาของ root (x) จะเป็น root อันใหม่ (y)
    • root อันเดิมมาเป็นด้านซ้ายของ root อันใหม่ y->left = x;
    • ทางซ้ายของ root ใหม่ (y) มาเป็นทางขวา ของ root เก่า

  • Code

    Node *leftRotate(Node *x)
    {
        Node *y = x->right;
        Node *T2 = y->left;

        // Perform rotation
        y->left = x;
        x->right = T2;

        // Update heights
        x->height = max(height(x->left), height(x->right)) + 1;
        y->height = max(height(y->left), height(y->right)) + 1;

        // Return new root
        return y;
    }

AVL Balancing

• หลักการทำงาน

  1. อัพเดตความสูงใหม่
     • ความสูง = 1 + max(ความสูงของ Left child, ความสูงของ Right child)
     • $h = 1 + max(h_l, h_r)$
  2. เช็คว่า Balance ไหมจาก
     • ผลต่างความสูงของ Left child และ ความสูงของ Right child มากกว่า 1
     • $h_L - h_r$

• Code

  node->height = 1 + max(height(node->left), height(node->right));

  // height(node->left) - height(node->right)
  int balance = getBalance(node);

  // Left Left Case
  if (balance > 1 && key < node->left->key)
      return rightRotate(node);

  // Right Right Case
  if (balance < -1 && key > node->right->key)
      return leftRotate(node);

  // Left Right Case
  if (balance > 1 && key > node->left->key)
  {
      node->left = leftRotate(node->left);
      return rightRotate(node);
  }

  // Right Left Case
  if (balance < -1 && key < node->right->key)
  {
      node->right = rightRotate(node->right);
      return leftRotate(node);
  }

  /* return the (unchanged) node pointer */
  return node;

AVL Deletion

• หลักการทำงาน
  1. ทำการ BST Deletion
  2. ทำการ AVL Balancing

ถ้า Balance ของขั้นที่ 2 เท่ากัน หรือ $0$ ให้ดูจากขั้นที่ 1

Graph

Definition นิยาม

• ประกอบด้วยเซ็ตของ Node / Vertices (V) และเซ็ตของ Edge / Arcs (E)
• ไม่มีการจัด Level
• จะเขียนเป็นคู่ลำดับ $(v1,v2)$

• กราฟที่มีทิศทาง: จะมีความสำคัญว่าสลับได้ไหม
  • Directed: มีทิศทาง มีลูกศร
  • Undirected: ไม่มีทิศทาง ไม่มีลูกศร
• ถ้าเรียกว่า Graph ปกติ จะเป็นกราฟที่ไม่มีทิศทาง (Undirected)
• Directed Graph => Digraph (ชื่อเล่น)
• Adjacent: อยู่ชิด / ติดกัน
  • W จะ adjacent กับ V ถ้า $(V, W)$
  • หลัง จะ adjacent กับ หน้า ถ้า $(หน้า, หลัง)$
• ถ้าเป็นกราฟไม่มีทิศทาง แล้ว $(V,W)$ แสดงว่า $(W,V)$ ด้วยและ
  • V adjacent กับ W
  • W adjacent กับ V
• Weight หรือ Cost คือตัวเลขที่อยู่บน Edge
• Parallel Edge: เส้นขนาน
• Loop: กราฟวน

• Simple graph: กราฟปกติ
• Complete graph หรือ Mesh: กราฟที่เชื่อมกันทุกสาย
• Walk: เป็นระดับการสำรวจของ Vertices และ Edge

$1 \rArr 6 \rArr 5 \rArr 4 \rArr 6 \rArr 8$

• Trail: เป็นการเดิน (Open Walk) ไม่วน Edge เดิม

$1 \rArr 6 \rArr 5 \rArr 4 \rArr 7$

• Circuit: เดินวนกลับมาที่จุดเริ่มต้น แต่จะไม่เดินซ้ำ Edge เดิม (Closed Trail)

$A \xRightarrow{1} B \xRightarrow{7} E \xRightarrow{2} F \xRightarrow{8}D \xRightarrow{6} B \xRightarrow{4} C \xRightarrow{3} A$

• Path: ห้ามเดินซ้ำ Edges และ Vertices
• Cycles: จุดเริ่มต้นและจุดจบเหมือนกัน แต่จะไม่เดิน Edges และ Vertices ซ้ำกัน

• Connected Graph: ทุกตัวสามารถเดินถึงกันได้หมด
• Island หรือ Components: คือ Sub graph หรือ ไม่ใช่ Connected Graph
• Subgraph: Subset ของ Graph
• Type of Graph
  • Unweighted undirected graph หรือ Graph
  • Unweighted directed graph
  • Weighted undirected graph
  • Weighted directed graph
• Degree: จำนวนเส้นที่ชี้ออกจากจุดนั้นๆ
  • Odd Degree: คี่
  • Even Degree: คู่
  • In degree: จำนวนเส้นที่เข้า
  • Out degree: จำนวนเส้นที่ออก

Application

• นำมาอธิบายความสัมพันธ์ของข้อมูลต่างได้ เช่น
  • Transportation: Google Maps
  • Social Networks
  • Internet and Network
• แต่เนื่องจากคำนวน Graph ใช้เวลาและ Resource ที่เยอะมาก บางทีอาจจะเลือกข้อมูลมาเป็น Tree

Representation วิธีการเก็บ

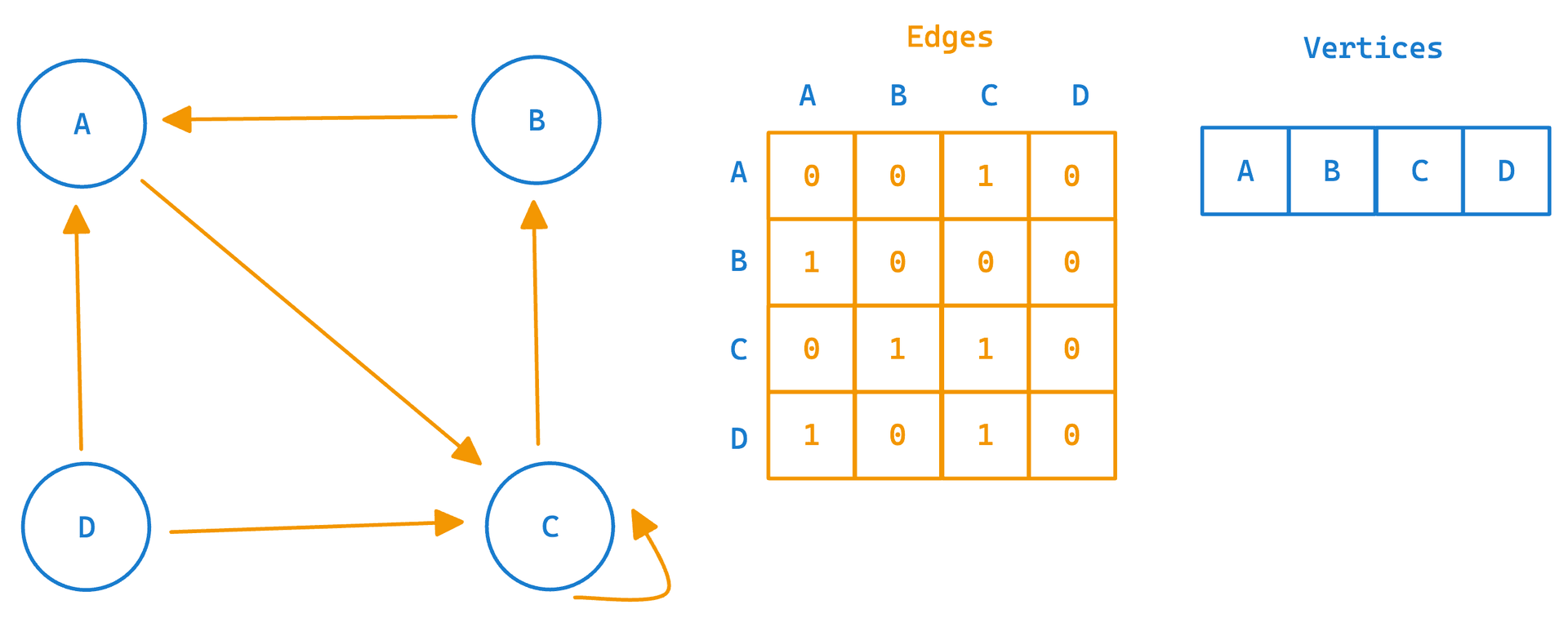

1. Adjacency Matrix: Two dimesions array

   • Undirected: Symmetric matrix
   • Directed: ส่วนมากจะเริ่มจาก Row เป็น Source ไป Column เป็น Destination


   โดยที่ขนาด Matrix จะเท่ากับ จำนวน Node x จำนวน Node เหมาะสำหรับข้อมูลขนาดที่รู้อยู่แล้ว หรือไม่ใหญ่มาก

2. Adjacency List: Linked Lists

Operations

• Add vertex
• Delete vertex ต้อง delete edge ด้วย
• Add edge
• Delete edge ลบได้เลย

Graph Traversal

• ต้องสามารถเดินได้ครบทุกคน
• ต้องไม่มีการประมวณผลซ้ำ
• Depth First Search (DFS): ลึก
  • ทุกครั้งที่เดินต้องเป็น Edge ใหม่, Vertices ใหม่, ต้องไกลขึ้นเรื่อยๆ
• Breadth First Search (BFS): กว่าง
• Tree Edges เป็น edge ที่ใช้เดินผ่านใน DFS หรือ BFS
• Back edges เป็น edge ที่ไม่ได้นำมาใช้ใน DFS หริอ BFS (สำหรับ Undirected)

• Forward / Back edges จะเป็น Edges ที่อยู่ใน Path เดียวกัน (สำหรับ Directed)
